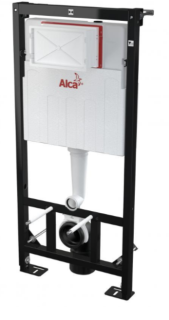

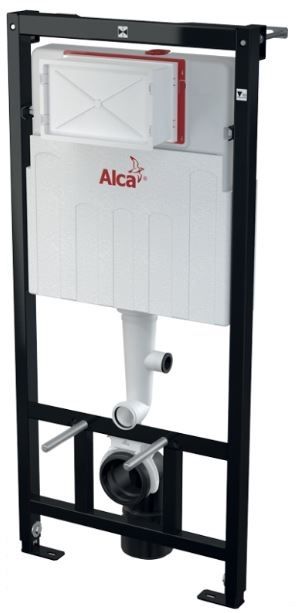

Система инсталляции AlcaPlast Sadroмodul для унитаза AM101/1120V

Область применения

• Для монтажа к несущей стене или в гипсокартонную конструкцию
• Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм
• Для подключения к системе вентиляции
• Для пола с толщиной стяжки 0-200 мм
• Для подвесных унитазов

Нормы

• EN 14124, EN 14055

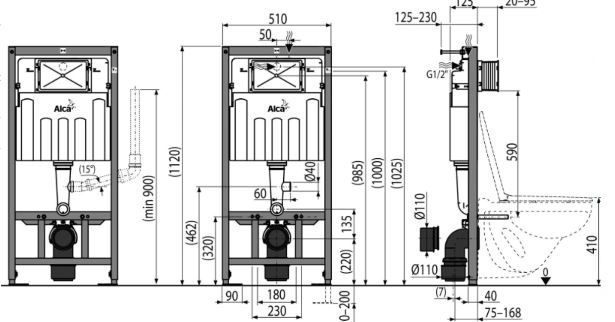

Технические параметры

• Рекомендуемый диапазон давления воды 0,3 – 0,5 MPa
• Рабочий диапазон давления воды 0,05 – 0,8 MPa
• Гигиенический резерв 3 l
• Малый смыв 2,5 – 3,5 l
• Объем воды в бачке 9 l
• Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий G1/2 "
• Стандартные настройки малого смыва 3 l
• Стандартные настройки большого смыва 6 l
• Большой смыв 6 – 9 l
• Несущая способность 400 kg

Свойства

• Рекомендуется использовать вентилятор с производительностью 30м3/час, давлением 1,2 Па c обратным клапаном. Вентилятор необходимо устанавливать на высоте минимум 1,2 м от пола
• Двойной смыв, независимо регулируемый, с гигиеническим резервом
• Совместима со всеми кнопками управления Alcaplast
• Конструкция полистирольной изоляции, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
• Конструкция рамы позволяет фиксацию к самостоятельному достаточно жесткому гипсокартонному профилю или перед несущей стеной
• Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
• Материал несущей конструкции: металл обработанный порошковой краской
• Монтажная глубина рукава регулируется от 20 до 95 мм
• Возможность подключения к вентилятору (вентилятор не является частью комплекта)
• Подходит для установки пневматического или сенсорного смыва
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
• Установленная система закрывается гипсокартонными листами и не нуждается в дополнительных крепёжных элементах
• Регулируемые выдвижные ноги в диапазоне 0-200 мм с тормозной системой
• Вытягивание запаха прямо из чаши унитаза
• Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0-93 мм
• Возможность установки кронштейна с переходом DG1/1/2 " для подключения сиденья c с функцией биде или бидетты
• Подвод воды к задней стенке бачка или вверху бачка
• Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
• Возможность сервиса без использования инструментов
• Монтажная глубина - 125 мм
• Обозначение центрирования и нивеляции
