Душевой лоток обрезной RGW SDR-50B 76215010-04 100 см чёрный

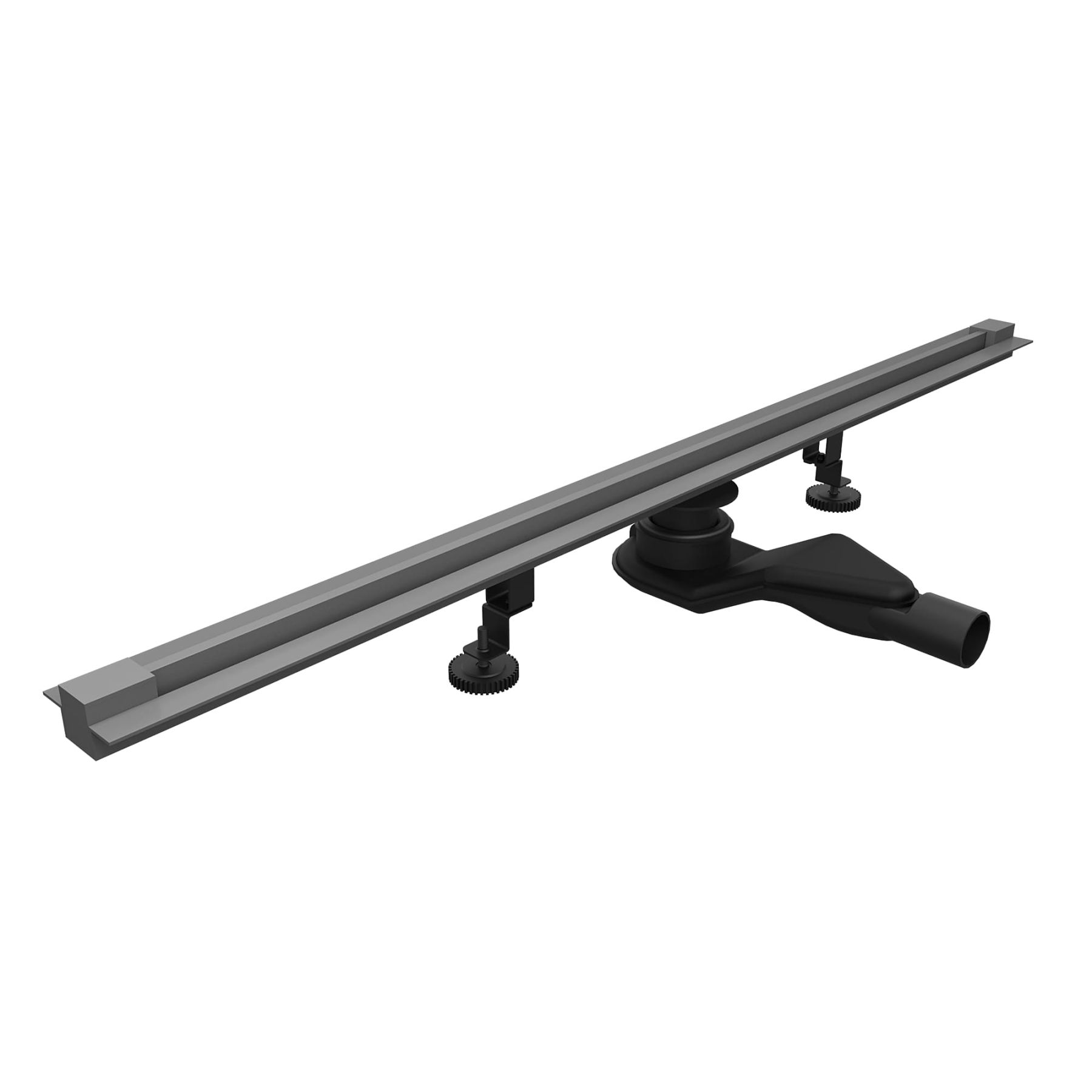

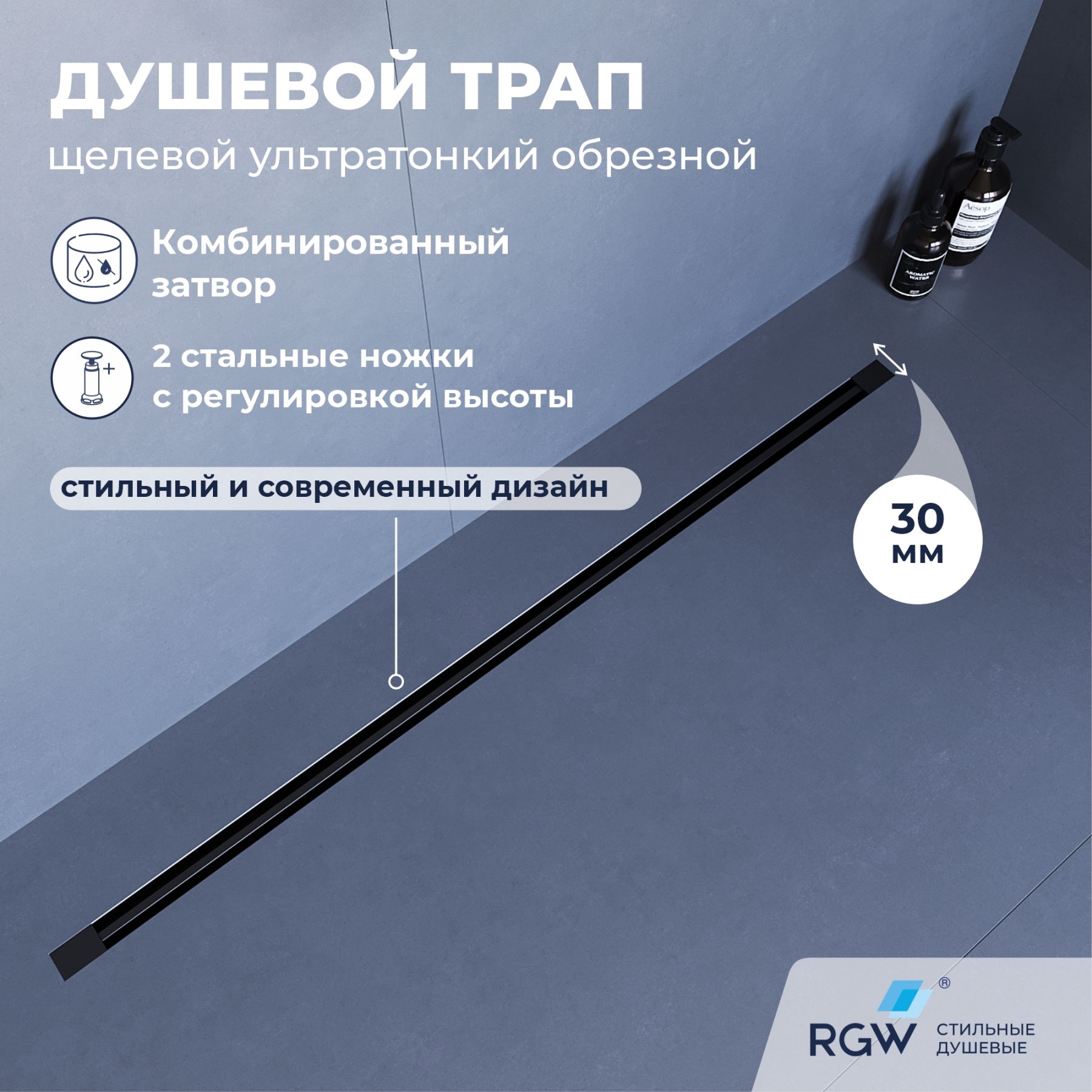

Щелевой/линейный трап (душевой лоток) с комбинированным затвором, обрезной RGW SDR – 50Gr

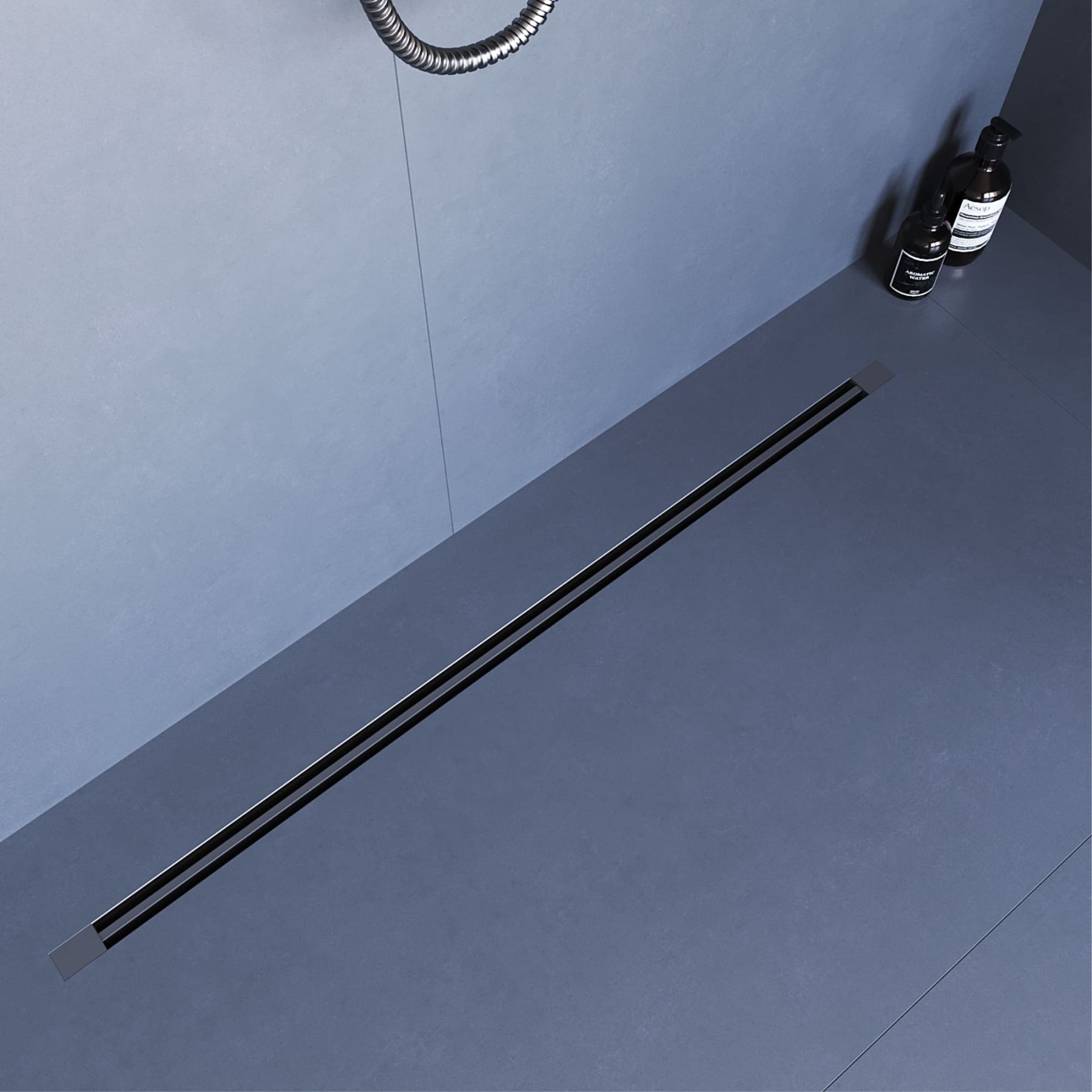

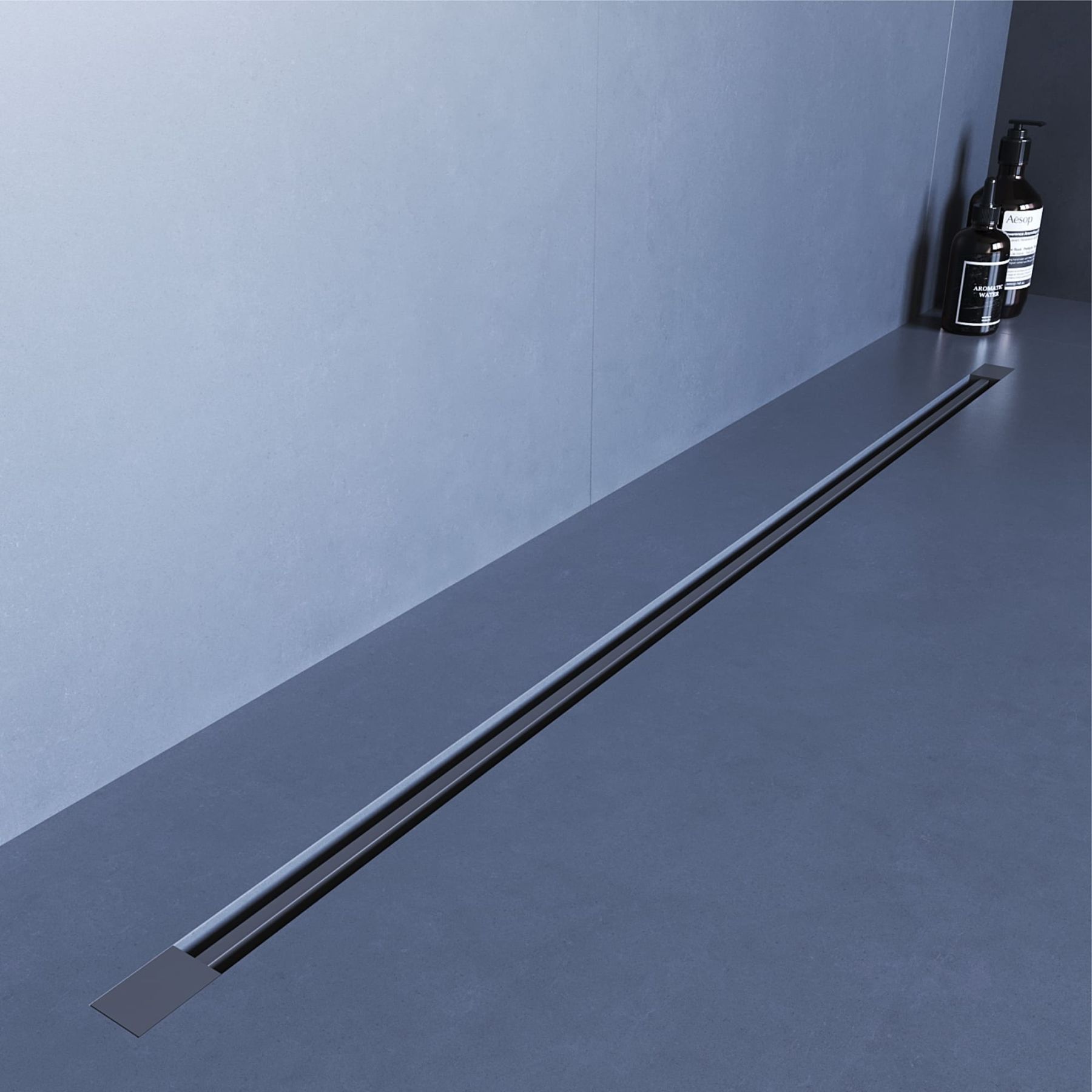

Душевой линейный слив (с узкой видимой частью) трап (душевой лоток) RGW SDR – 50Gr предназначен для сбора воды и слива ее в канализационные стоки. Надежная конструкция дренажного канала бытового использования позволяет установку в любое место в полу душевой зоны (без использования поддона), как вдоль стен, так и в центре или у входа в душ. Монтируется линейный слив в один уровень с облицовочной плиткой. Модель оснащена комбинированным затвором: сухой + гидрозатвор (мокрый затвор) и стальными опорами с регулировкой высоты. Топовый щелевой лоток для сбора воды в душевой выполнен из толстостенной нержавеющей стали ISIA 304. На этапе монтажа ширину трапа можно уменьшить до 20 см в любом размере, путём обрезки лотка и принимающего жёлоба.Щелевой душевой лоток RGW SDR – 50Gr — современное дизайнерское решение, минимизирующее видимость водосточного желоба и не нарушающее композицию уложенной плитки. Область применения универсальна: квартиры, загородные дома, коттеджи, отели, гостиничные комплекты, спа-зоны, фитнес-клубы и т. п..

Преимущества душевого линейного слива:

• Возможность, через лоток организовать слив воды в любое душевое пространство, а именно подстраивается в конфигурации купели того размера, которые предусмотрены дизайн-проектом;
• Создавать в санузле путем установки душевого трапа безбарьерную мокрую зону для принятия душа, при этом комфортную как для обычных пользователей, так и для людей с ограниченными возможностями;
• Стильно и элегантно смотрится при установке его под одно из популярных сегодня «воздушных» душевых ограждений из серии Walk-in.
• Высокая и гармоничная степень сочетания линейного душевого лотка с интерьером. Данная модель душевого лотка подходит для разных стилей, наиболее популярный - Хай-Тек, поддерживающий прагматизм в планировании пространств;
• • Даже если в вашей ванной не будет душевого ограждения, сливной трап всё равно может пригодиться: многие устанавливают его в целях защиты от затопления нижнего этажа на случай, если вдруг порвётся шланг стиральной машины, ребёнок или взрослый забудет закрыть кран.

Основные особенности конструкции:

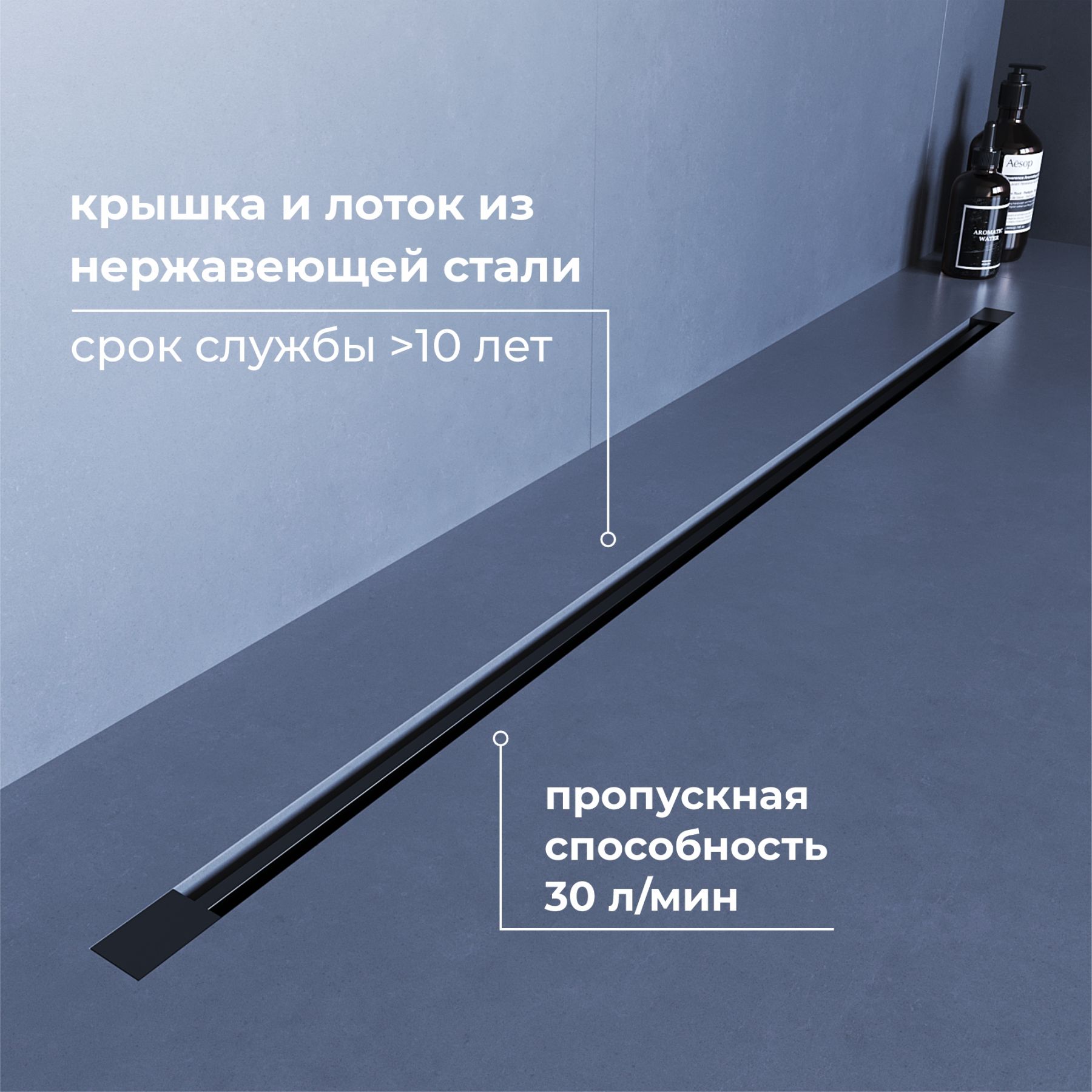

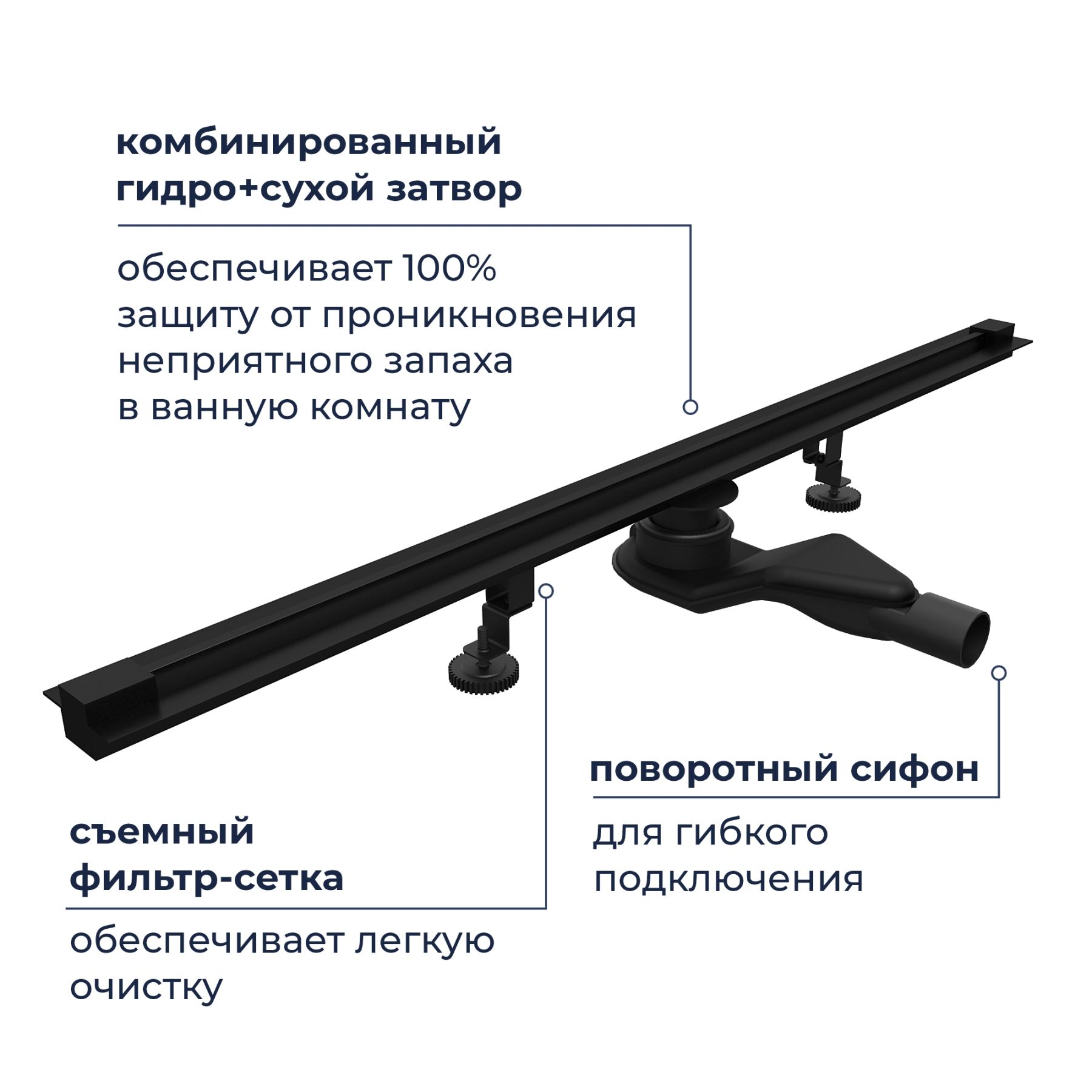

Отличительной особенностью душевого трапа (лотка) RGW SDR – 50 является то, что на этапе монтажа общий размер душевого линейного слива можно уменьшить по ширине до 20 см. Путём обрезки сливного жёлоба и лотка. С каждого края лоток отрезается до 10 см (до стального крепления опоры), таким образом размер трапа можно адаптировать практически для любого размера душевой зоны и реализовать индивидуальный проект.Конструкция трапа специально разработана, чтобы обеспечить быструю очистку сверху. Для качественного и быстрого доступа к внутренней конструкции сливной системы в комплекте присутствует специальный ключ, с помощью которого легко извлекаются все элементы: верхний сливной жёлоб с заглушками, сетка-фильтр — эффективный улавливатель волос и мелкого мусора, сифон с сухим затвором— можно просто промыть под проточной водой.Комбинированный затвор: сухой + гидрозатвор — 100% защита от неприятных запахов, даже если длительное время не пользовались душевой, и вода в гидрозатворе испарилась. При данной конструкции воронка на слив воды обеспечивает высокую пропускную способность — 30 л/мин.Трап комплектуется двумя усиленными опорами (ножками), крепления для опоры и сами опоры выполнены из нержавеющей стали и имеют регулировку высоты для простой и быстрой установки. За счёт данной конструкции трап можно установить в центре душевого пространства и не возгораться на повреждение конструкции, даже если вы наступаете на него.Трап укомплектован самопромываемым, пластиковым, S-образным по форме сифоном с поворотом на 360 градусов. У плоского сифона направление выпуска воды боковое (горизонтальное), выход на трубу 40 мм. Для удобства перехода на другой размер трубы имеет дополнительный переходник на трубу 40/50 мм.Обязательно в комплекте имеется гидрозащитная ткань. Гидроизоляционная манжета предназначена для предотвращения протекания воды в месте контакта дренажного канала с полом ванной комнаты. Высокая степень защиты от протечек.

Требование к установке

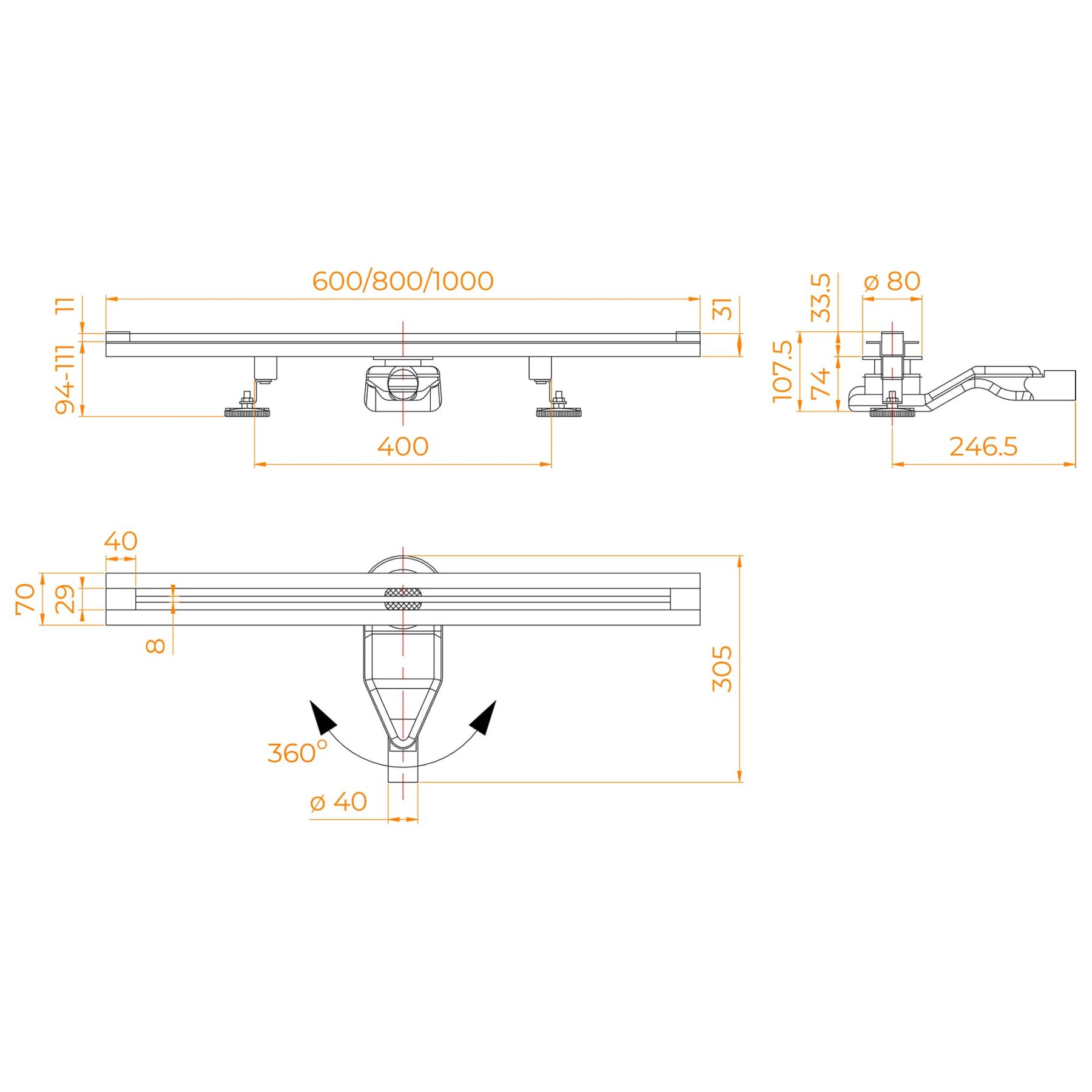

Месторасположение дренажной системы должно быть запланировано заблаговременно на этапе черновой отделки, чтобы сделать подводку канализационной трубы. Также должно быть предусмотрено заглубление в полу или в подиуме для скрытой части трапа. Высоту душевого линейного слива можно регулировать с помощью стальных опор в диапазоне 94-122 мм.Душевой лоток комплектуется переходником с диаметрами 40/50 мм для подключения к канализационной трубе. Для эффективного стока воды нужно предусмотреть уклон облицовочной плитки в сторону сливного жёлоба и небольшой уклон канализационной трубы от соединения с сифоном до входа в стену.На этапе монтажа обязательно до укладки облицовочной плитки уложите вокруг лотка гидроизоляционный материал, которым комплектуется душевой дренажный канал.Облицовочная плитка укладывается на вылеты лотка, что исключает неровной выкладки облицовочного материала и значительно облегчает монтаж сливного канала.

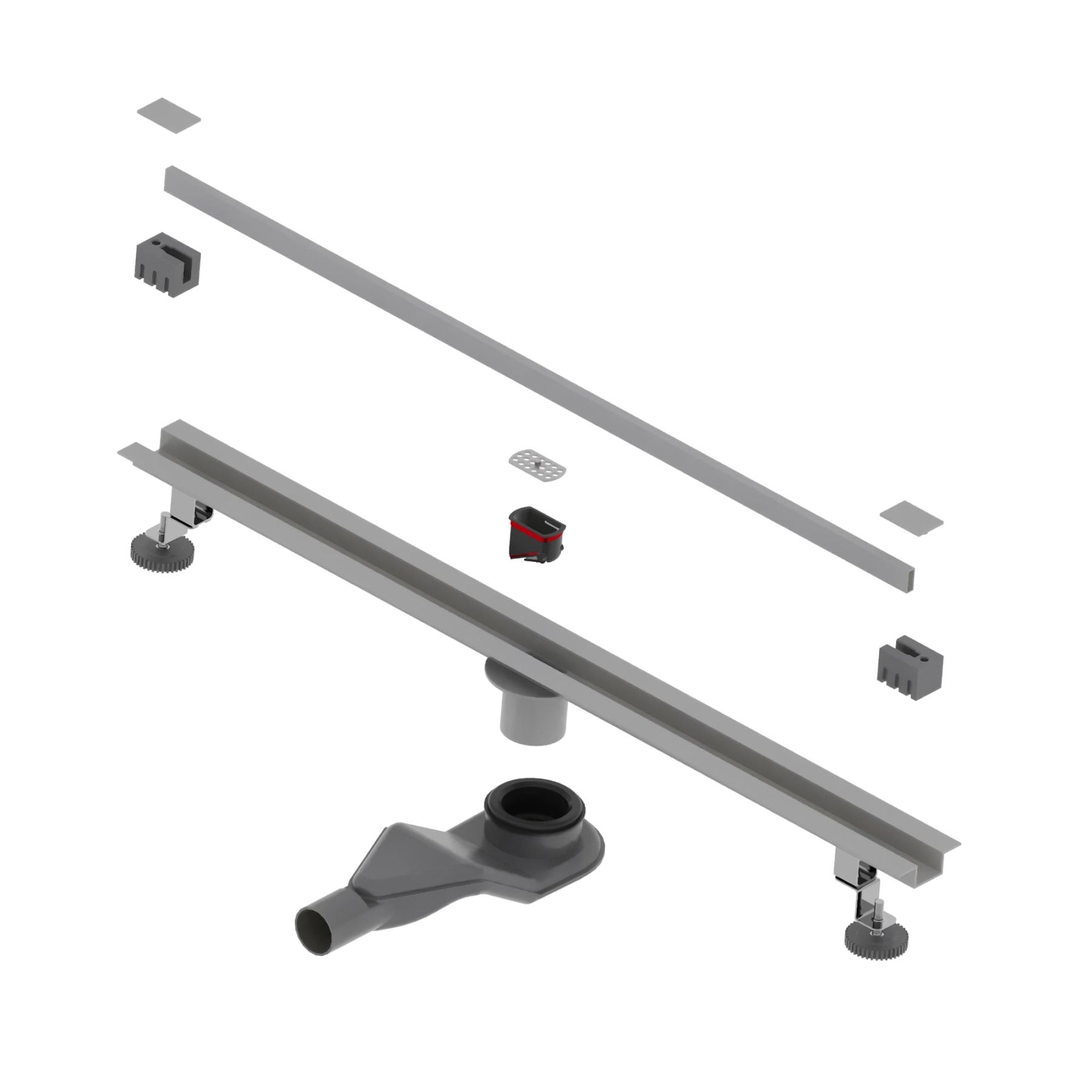

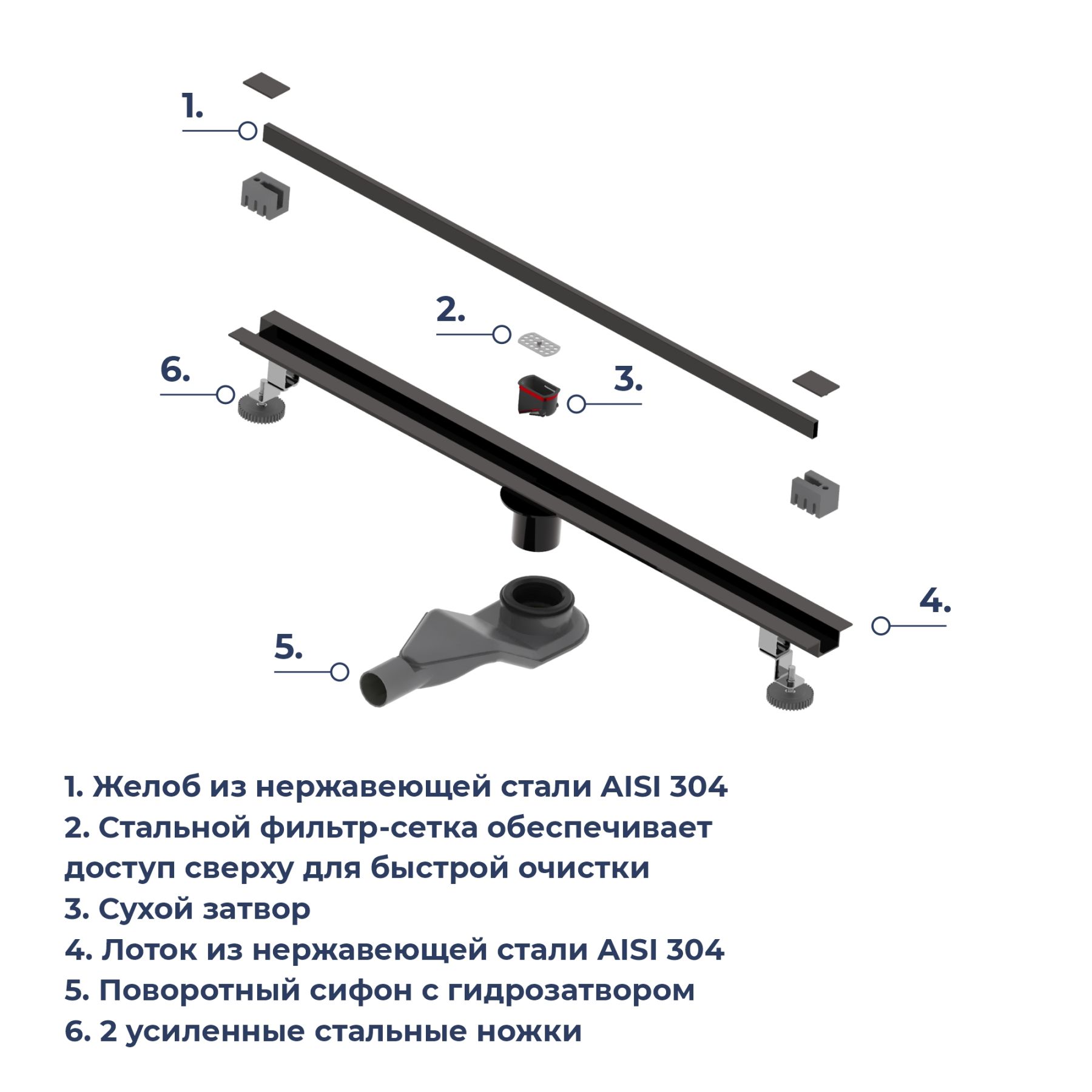

Комплектация:

1. Две декоративные прижимные крышки из нержавеющей стали ISIA 304.
2. Съёмный дренажный жёлоб из нержавеющей стали ISIA 304 (отрезной)
3. Два демпфера – держатели дренажного жёлоба из влагостойкого композита: полипропилен + каучук.
4. Сетка-фильтр из нержавеющей стали ISIA 304
5. Лоток из нержавеющей стали ISIA 304 (отрезной)
6. Две усиленные стальные опоры с регулировкой высоты 94-122 мм)
7. Сифон с сухим затвором с боковым выпуском из высокопрочного ABS-пластика
8. Переходник 40/50 мм
9. Гидроизоляционная ткань (манжета)
10. Ключ для быстрого доступа к сливной системе

Механизм и принцип работы

Принимающей декоративный жёлоб маскирует сливное устройство, образует щель, куда сливается вся вода из душевого пространства. Для того чтобы вода эффективно отводилась в трап, на этапе монтажа необходимо обеспечить уклон облицовочной плитки в сторону принимающего жёлоба.Для доступа к технической части устройства с целью очистки необходимо извлечь среднюю часть жёлоба вместе с боковыми декоративными заглушками.Лоток выполнен из нержавеющей стали толщиной 2 мм, собирает стекающую воду и за счёт технического уклона отводит её в сетку-фильтр, которая задерживает волосы и мелкий мусор.Далее вода проходит в сифон с комбинированным затвором, Первая вода сталкивается с сухим затвором, который изготовлен из высокопрочного ABS-пластика. Затвор выполнен в виде крышки с силиконовой прокладкой, крышка открывается под давлением воды и плотно притягивается при отсутствии воды за счёт пружинного механизма, обеспечивая 100% защиту от проникновения неприятных запахов в ванную комнату из канализации.После вода проходит через сифон с гидрозатвором и сливается в канализацию.Сифон с гидрозатвором присоединяется к нижней части лотка трапа и имеет боковой отвод с поворотом на 360 градусов, что позволяет подключить канализационный сток с любой стороны.
